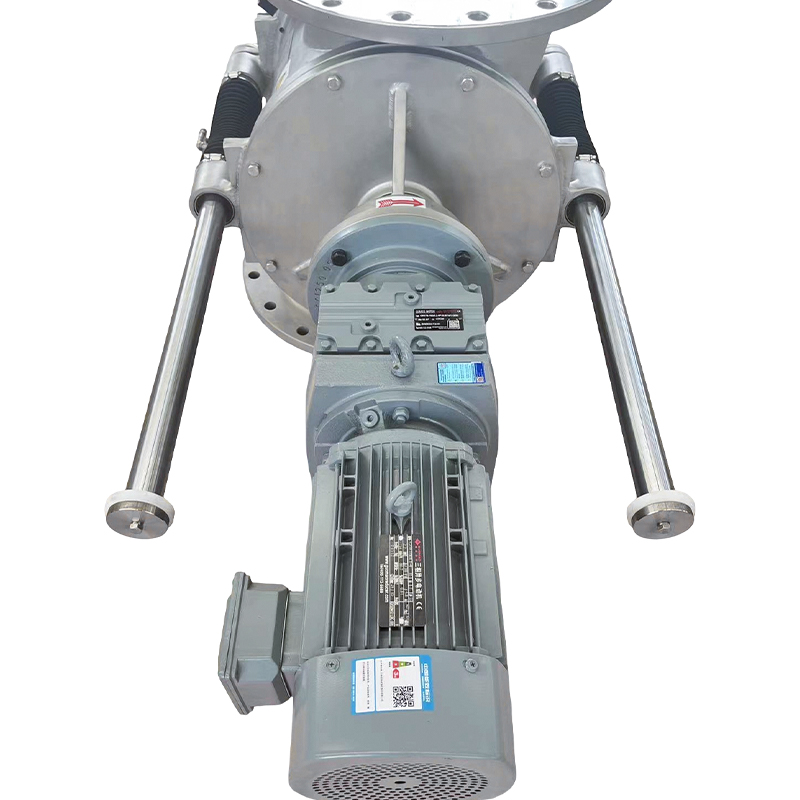

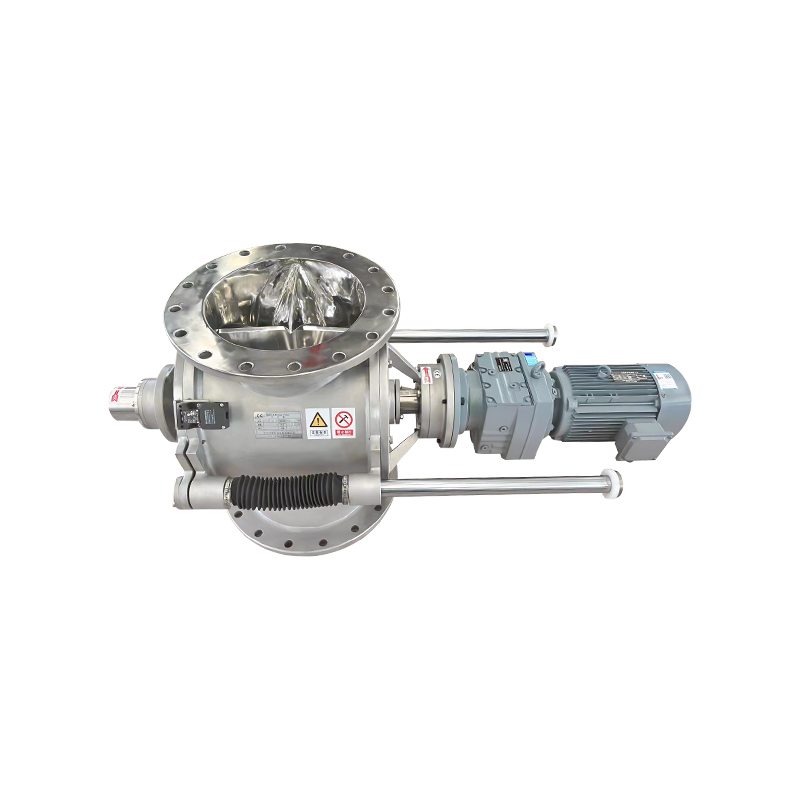

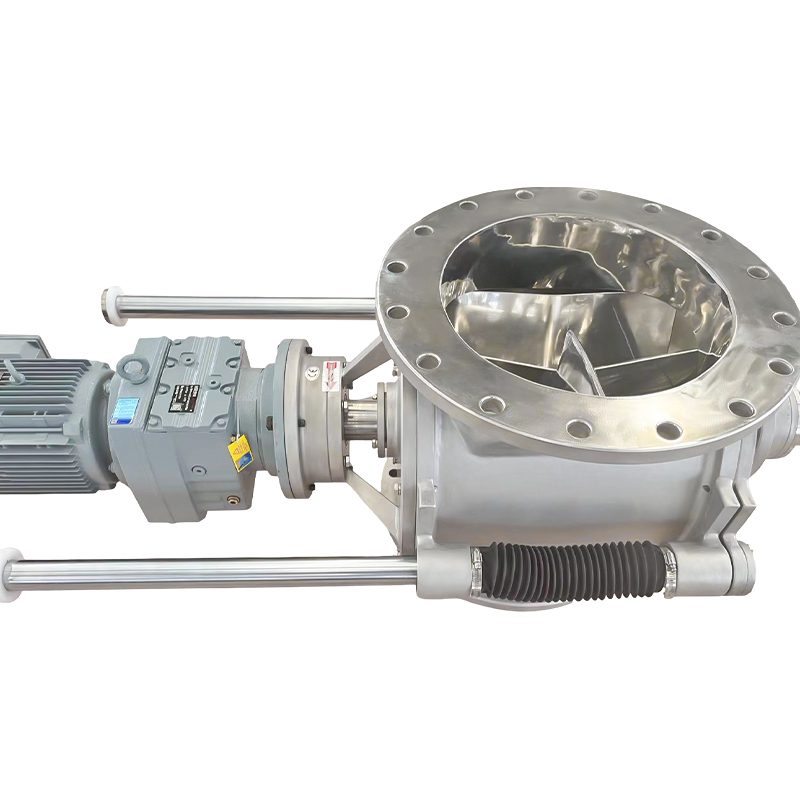

Anti-Stuck rotační ventil s offsetovým vstupem a výstupem

1. Odsazení středové osy vstupu/výstupu

Střed plnicího otvoru a střed výstupu jsou posunuty o určitou vzdálenost podél osy rotoru (obvykle 1/4~1/3 délky rotoru).

Dutina rotoru není během procesu rotace vystavena vstupu a výstupu současně, čímž se vytváří segmentovaný pracovní proces „první kompletní krmení → uzavřený přenos → úplné vyprázdnění“. Extrémní ochrana integrity materiálu
Vyvarujte se stříhání a drcení částic: Materiál je přenášen v uzavřené dutině a nedochází k žádnému smykovému účinku lopatek rotoru a okrajů pláště na částice (materiál je při vypouštění symetrického ventilu stlačován a stříhán lopatkami a pláštěm).

Použitelné materiály:

· Křehké krystaly (jako je glutamát sodný, granule močoviny)

·Pufované krmivo, instantní granule

·Nosič katalyzátoru, aktivní uhlí

·Lékařské granule

2. Zámek s vysokou vzduchotěsností
Fyzicky izolujte vzduchovou cestu: Protože nejsou současně otevřeny vstup/výstup, tvoří rotorová komora v předávací části zcela uzavřenou vzduchotěsnou komoru, která zcela blokuje zkrat proudění vzduchu.

Srovnání výkonu:

·Typ ventilu Míra úniku (m³/min) Použitelný tlakový rozdíl (kPa)
·Standardní symetrický ventil 0,8~1,5 < 10
·Offsetový ventil 0,1~0,3 ≤ 30
· Použitelné systémy:
·Pneumatické dopravní silo čerpání, krmení fluidním ložem, vykládání podtlakového systému odstraňování prachu.

3. Přesné dávkování a plnění
Konstantní objem komory: Materiál nemá žádné vytlačování ani přepad v uzavřené komoře a výstupní objem každé komory = geometrický objem × hustota materiálu.

Míra plnění > 95 % (symetrický ventil pouze 70~85 %): Komora je během fáze plnění zcela vyrovnána se vstupem, čímž se prodlužuje doba plnění.

Scénáře aplikace:

·Kvantitativní dávkovací systém

· Podavač balicích strojů

·Vstřikování katalyzátoru reaktoru

4. Vylepšená přizpůsobivost lepivým/snadno přemosťujícím materiálům
Žádné vytlačování nuceného vykládání: Materiál je volně vypouštěn v komoře, aby se zabránilo poškrábání lepivých materiálů a jejich slepení čepelemi.

Prodlužte dobu krmení: Offset prodlužuje úhel fáze podávání, takže lehké materiály mají dostatek času proudit do dutiny a omezovat přemostění.
