Jak rychle otevíratelný rotační ventil pro rychlé čištění zlepšuje efektivitu vaší výroby?

Co je to rychlootvírací rotační ventil pro rychlé čištění?

Rychlootevírací rychločisticí rotační ventil je specializovaný typ rotačního vzduchového uzávěru nebo rotačního dávkovacího ventilu navržený pro aplikace, kde jsou kritickými provozními požadavky rychlý přístup pro vnitřní čištění a spolehlivá manipulace se sypkým materiálem. Na rozdíl od konvenčních rotačních ventilů, které vyžadují rozsáhlou demontáž kvůli údržbě, tato konstrukce obsahuje mechanismy otevírání bez použití nářadí nebo s minimálním počtem nástrojů, které obsluze umožňují přístup k rotoru, pouzdru a těsnicím plochám během několika minut. Díky tomu je ventil zvláště cenný v průmyslových odvětvích, kde jsou přísné hygienické normy, prostoje ve výrobě jsou nákladné nebo kde dochází k častým změnám produktů.

Samotný rotační ventil funguje pomocí vícelopatkového rotoru, který se otáčí uvnitř válcového pouzdra k odměřování nebo přepravě sypkých látek, prášků nebo granulí z jedné tlakové zóny do druhé – obvykle z násypky nebo sila do pneumatické dopravní linky nebo balícího systému. Funkce „rychlého čištění“ řeší jeden z nejtrvalejších provozních problémů se standardními rotačními ventily: obtížnost důkladného čištění vnitřní dutiny, kapes rotoru a koncových desek bez odstranění celé jednotky z potrubí.

Jak funguje mechanismus rychlého otevírání

Charakteristickým konstrukčním znakem tohoto typu ventilu je konstrukce pouzdra. Spíše než plně utěsněný, šroubovaný kryt, který vyžaduje úplné odstranění pro přístup k rotoru, rychlootvírací rychločisticí rotační ventily použijte jednu z několika konfigurací přístupu:

• Konstrukce děleného pouzdra: Válcové tělo je rozděleno na dvě poloviny – typicky horní a spodní – spojené rychloupínacími svorkami, pákami nebo sklopnými uzávěry. Uvolnění svorek umožňuje, aby se spodní polovina otevřela nebo spadla, čímž se rotor zcela odkryje, aniž by došlo k narušení vstupních nebo výstupních připojení.

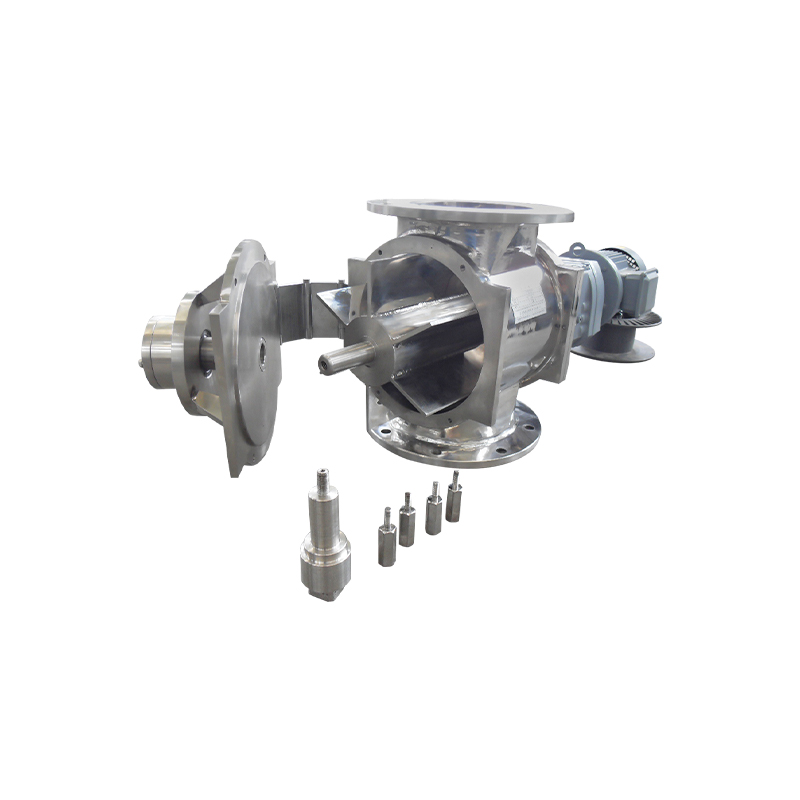

• Konstrukce výklopného rotoru: Koncová deska na jedné straně ventilu je zajištěna sklopným pojistným kroužkem nebo bajonetovým uzávěrem. Odblokování kroužku umožňuje, aby se koncová deska a sestava rotoru posouvaly nebo vykývly směrem ven jako jedna jednotka, což poskytuje plný přístup k kapsám rotoru a vrtání pouzdra.
• Konstrukce výsuvného rotoru: Rotor je namontován na hřídeli, kterou lze axiálně vytáhnout z pouzdra po uvolnění několika upevňovacích prvků, což umožňuje rotor vyjmout a zkontrolovat nebo vyčistit na pracovním stole, nikoli na místě.

Každý z těchto mechanismů je navržen tak, aby minimalizoval dobu mezi zastavením ventilu a zpřístupněním vnitřních součástí. U dobře navržených modelů lze úplného vystavení rotoru dosáhnout za méně než pět minut bez jakýchkoli speciálních nástrojů, což je významná výhoda oproti tradičním konstrukcím, které mohou vyžadovat hodinu nebo více mechanické práce.

Klíčové konstrukční prvky a jejich funkce

Pochopení vnitřní anatomie rychle se otevírajícího rychločistícího rotačního ventilu pomáhá týmům údržby správně zacházet se zařízením a vybírat vhodné náhradní díly.

Montáž rotoru

Rotor je srdcem ventilu. Skládá se z centrální hřídele s radiálně uspořádanými lopatkami nebo lopatkami, které tvoří kapsy pro zachycování a dávkování materiálu. U modelů s rychlým čištěním je rotor obvykle vyráběn v úzkých tolerancích a může mít otevřené nebo polootevřené kapsy, které snižují hromadění materiálu v rozích. Rotory jsou často vyrobeny z nerezové oceli a mohou mít odnímatelné špičky lopatek vyrobené z polymerů odolných proti opotřebení, jako je UHMWPE nebo PEEK, které lze vyměnit jednotlivě bez výměny celého rotoru.

Pouzdro a koncové desky

Skříň tvoří válcovou dutinu, ve které se rotor otáčí. V konstrukcích s rychlým otevíráním obsahuje pouzdro přesně opracované dosedací plochy podél dělicí linie nebo na rozhraní koncové desky, aby bylo zajištěno spolehlivé utěsnění při zavření. Koncové desky obsahují sedla ložisek, hřídelová těsnění a někdy přípojky pro čištění vzduchu. U modelů s rychlým čištěním jsou koncové desky navrženy pro rychlé odstranění, často zajištěné jedním pojistným kroužkem spíše než několika samostatnými šrouby.

Systém těsnění

Hřídelová těsnění zabraňují migraci jemného prášku podél hřídele rotoru do ložisek a převodovky. V hygienických verzích tohoto ventilu jsou těsnění často břitová těsnění nebo mechanická těsnění vyrobená z materiálů vyhovujících FDA, jako je silikon nebo EPDM. Některé modely obsahují připojení pro čistící vzduch, které přivádí čistý stlačený vzduch do zóny hřídelové ucpávky, aby se vytvořila přetlaková bariéra, která zabraňuje kontaminaci produktu mimo ložisková pouzdra.

Stavební materiály

Výběr materiálu pro rychlootvírací rychločisticí rotační ventily závisí na produktu, se kterým se manipuluje, regulačních požadavcích a použité metodě čištění. Nejběžnější konfigurace jsou uvedeny níže:

Pro farmaceutické a potravinářské aplikace jsou vnitřní povrchy obvykle dokončeny s hodnotou Ra 0,8 µm nebo lepší a všechny materiály, které přicházejí do styku s produktem, musí splňovat normy, jako je FDA 21 CFR, nařízení EU 10/2011 nebo směrnice EHEDG. Tato úroveň kvality povrchu zabraňuje mikrobiálnímu růstu a činí mokré čištění mnohem efektivnější.

Metody čištění kompatibilní s tímto designem ventilu

Označení rychlého čištění znamená, že ventil je kompatibilní s protokoly systematického čištění, nikoli pouze s rychlým setřením. V závislosti na odvětví a produktu se používá několik způsobů čištění:

Chemické čištění

U aplikací se suchým práškem, kde je třeba zabránit vlhkosti, se rotor vyjme a vyčistí pomocí stlačeného vzduchu, kartáčů nebo vakuového zařízení. Otevřený kryt umožňuje obsluze důkladně dosáhnout na všechny vnitřní povrchy. To je běžné v mlýnském, kořenářském a speciálním chemickém průmyslu.

Mokré čištění a CIP

Při zpracování potravin a farmaceutické výrobě se ventily často čistí na místě (CIP) pomocí horké vody, čisticích roztoků nebo dezinfekčních prostředků. Rychloupínací rotační ventily s rychlým čištěním navržené pro kompatibilitu s CIP se vyznačují hladkými vnitřními otvory, bez mrtvých zón, kde by se mohla hromadit kapalina, a vypouštěcími otvory, které umožňují úplné propláchnutí. Po otevření lze jednotlivé komponenty také ponořit a vyčistit v ultrazvukových lázních pro důkladnou dekontaminaci.

Sterilizace párou

Některé farmaceutické a biologické aplikace vyžadují sterilizaci na místě (SIP) pomocí páry. Ventily určené pro provoz SIP jsou konstruovány výhradně z materiálů, které vydrží opakované parní cykly při 121 °C až 134 °C bez deformace, degradace těsnění nebo rozměrových změn. Tím odpadá nutnost odstraňovat ventil pro sterilizaci v autoklávu.

Odvětví a aplikace, kde tento ventil exceluje

Rychloupínací rotační ventily s rychlým čištěním nejsou ojedinělým produktem – slouží široké škále průmyslových odvětví, kde musí vedle sebe existovat čistota manipulace s materiálem a provozní efektivita.

• Zpracování potravin a nápojů: Manipulace s moukou, cukrem, kakaem, sušeným mlékem, kořením a kávou vyžaduje přísnou kontrolu alergenů a křížové kontaminace. Rychlé čištění mezi jednotlivými sériemi produktů je nezbytné pro dodržování předpisů a bezpečnost potravin.
• Farmaceutická výroba: Aktivní farmaceutické složky (API) a pomocné látky vyžadují ověřené čisticí postupy. Konstrukce s rychlým přístupem umožňuje kompletní vizuální kontrolu a odběr vzorků tampónem pro ověření účinnosti čištění.
• Výroba nutraceutik a doplňků: Časté změny SKU, přísné požadavky GMP a manipulace s jemným práškem činí z rotačních ventilů s rychlým čištěním standardní volbu v tomto sektoru.
• Chemické zpracování: Reaktivní nebo nebezpečné chemikálie vyžadují důkladné čištění, aby se zabránilo křížové kontaminaci. Schopnost rychle rozebrat a zkontrolovat ventil podporuje protokoly bezpečné manipulace.
• Plasty a směsi: Barevné změny a přechody pryskyřice těží z rychlých čisticích cyklů, které minimalizují promarněný výrobní čas mezi změnami složení.
• Krmivo a zemědělství: Výroba vícesložkového krmiva vyžaduje rychlé propláchnutí mezi dávkami, aby se zachovala nutriční přesnost a zabránilo se přenosu přísad.

Specifikace výkonu k vyhodnocení před nákupem

Výběr správného rychlootvíracího rychločistícího rotačního ventilu vyžaduje důkladné posouzení jak procesních podmínek, tak požadavků na čištění. Následující specifikace by měly být definovány a sděleny dodavateli:

• Průměr a délka rotoru: Určuje objemovou kapacitu na otáčku a fyzickou velikost ventilu. Běžné průměry se pohybují od 100 mm do 600 mm pro průmyslové aplikace.
• Rychlost a průchodnost rotoru: Obvykle se vyjadřuje v otáčkách za minutu a objemovém průtoku (m³/h nebo ft³/min). Kombinace geometrie rotoru, rychlosti a objemové hmotnosti materiálu určuje aktuální hmotnostní průtok.
• Jmenovitý diferenční tlak: Ventil musí zvládnout tlakový rozdíl mezi vstupem (gravitace nebo přetlak) a výstupem (tlak v pneumatickém dopravním potrubí) bez nadměrného úniku vzduchu kolem rotoru.
• Uspořádání pohonu: Konfigurace přímého pohonu, řemenového pohonu nebo převodového motoru ovlivňují instalační prostor a přístup pro údržbu. Pohon by měl být umístěn tak, aby nebránil mechanismu rychlého otevírání.
• Certifikace čištění: Pro regulovaná průmyslová odvětví si vyžádejte dokumentaci potvrzující, že konstrukce ventilu byla ověřena z hlediska kompatibility CIP nebo SIP a že povrchové úpravy splňují specifikované hodnoty Ra.
• Třída ATEX nebo odolnost proti výbuchu: Při manipulaci s hořlavým prachem nebo hořlavým práškem musí být ventil dimenzován a certifikován pro použití v prostředí s nebezpečím výbuchu podle směrnice ATEX 2014/34/EU nebo ekvivalentních norem.

Výhody údržby a celkové náklady na vlastnictví

Provozní výhody rychle se otevírajícího rychločistícího rotačního ventilu daleko přesahují komfort čištění. Z hlediska celkových nákladů na vlastnictví nabízejí tyto ventily měřitelné výhody oproti konvenčním konstrukcím. Zkrácená doba čištění se přímo promítá do kratších prostojů ve výrobě – ve vysoce výkonných potravinářských nebo farmaceutických zařízeních může úspora i 30 minut na cyklus čištění za směnu obnovit stovky výrobních hodin ročně.

Schopnost provádět důkladné vizuální kontroly během každého čisticího cyklu také znamená, že opotřebení špiček rotoru, těsnění a povrchů vývrtů skříně je detekováno včas, dříve než způsobí posun měření, nadměrný únik vzduchu nebo kontaminaci produktu. Tato schopnost prediktivní údržby snižuje pravděpodobnost neplánovaných odstávek a prodlužuje celkovou životnost ventilu. Výměna jednotlivých opotřebovaných součástí – jako jsou těsnění špičky rotoru nebo těsnění hřídele – je jednoduchá, jakmile mechanismus rychlého otevírání umožní přístup, takže není nutné předčasně vyměnit celou sestavu ventilu.

Při porovnání investičních nákladů se standardním rotačním ventilem má model s rychlým otevíráním vyšší počáteční cenu. Když se však zohlední mzdové náklady na čištění, náklady na prostoje během údržby a náklady na audit dodržování předpisů, ekonomika životního cyklu trvale upřednostňuje design rychlého čištění v jakékoli aplikaci vyžadující časté nebo ověřené intervaly čištění.
